SR-TID开关柜智能操控装置

全新概念的开关柜智能操控装置。产品功能强大,使用于3-35KV户内开关柜,中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能,可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口,能够使开关柜进一步,智能化,网络化,数字化。方便广大用户使用与操作。

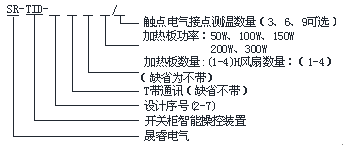

型号说明



技术指标
1. 工作温度:-20~+65℃;
2. 工作湿度:≤95%RH;
3. 介质强度:≥AC2000V;
4. 绝缘性能:≥100MΩ;
5. 抗电磁干扰性能:符合IEC255-22的标准规定;
6. 工作电源:两路输入,具备自动切换;
7. 电源切换时间:≤0.3秒;
8. 工作电压:AC85~265V/DC220V;
9. 动态闪烁频率:两次/秒;
10. 湿度测量范围:20%~100%RH;
11. 温度测量范围:-20+80℃;
12. 湿度测量精度:±3.0%RH;
13. 触头/电缆搭接头测温范围:0℃~+120℃;
14. 温度测量精度:±1℃;
15. 响应时间:≤2s;
16. 人体接近感应时间:≤3秒;
17. 人体接近语音提示时间:0~29秒;
18. 开关量输入端子和LED数码显示关联关系:动态配置;
19. 通讯方式:RS485;
20. 通讯波特率:9600bps;
21. 数据格式:8个数据位1个终止位,无奇偶校验。

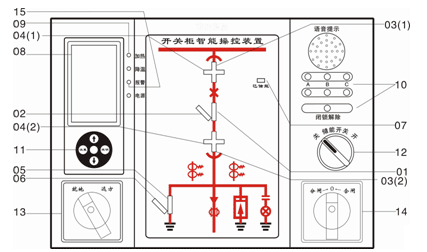

模拟显示部分

01断路器合指示

09加热报警指示

02断路器分指示

10带电显示及闭锁

03(1)、03(2)工作位置指示

11操作键盘

04(1)、04(2)试验位置指示

12储能旋钮

05接地开关合指示

13远方/就地转换开关

06接地开关分指示

14分/合闸转换开关

07储能指示

15报警指示

08显示界面





订货须知

1、选配功能
□LED显示测量数据
□通讯功能:RS485
□LCD液晶显示(和数码管显示开孔尺寸不同)
□电气接点测温
□全电力测量功能
□智能语音防误功能

2.加热板功率
□50W   □100W   □150W    □200W    □300W

3.加热板数量___个,风扇数量___个,高压带电传感器___个,无线测温发射器___个;

4.装置数量_________台;

5.设备具体型号:_____________________。
