| 产品型号 | 外形尺寸（mm） | 开孔尺寸 | 主要功能 | 选配功能 | 安装方式 |
| SH-TID-2 |
230*178mm（宽*高） |
220*165mm（宽*高） | 开关状态动态显示 语音防误提示 分合闸、远方就地开关，储能开关 温湿度测量 高压带电显示 |
RS485通讯，Modbus通讯协议 | 嵌入式安装 |
| 使用条件 | 户内使用，并且室内通风良好； 海拔高度：≤2km； 环境温度：-10℃～50℃，相对湿度：≤95%RH； 大气压力：80～110kPa； 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。 |
||||
| 应用领域 | 本装置安装于3-35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。 | ||||

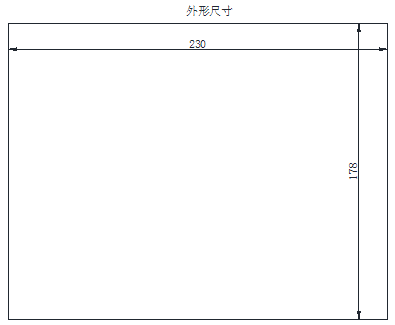

安装尺寸
外形尺寸：230×178mm（宽*高）
开孔尺寸：220×165mm

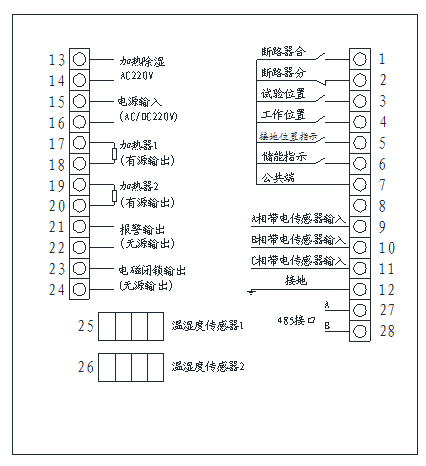

典型接线图
