SR-RPT继电保护试验电源屏

SR-RPT继电保护试验电源屏

       SR-RPT继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护检验条例》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品,它为现场继电保护试验及其它试验工作提供了稳定、方便的交直流试验电源,为提高各种试验工作的质量、保障人身、设备安全,提供了可靠保证。

型号说明



使用条件
       1、户内使用,且室内通风良好;
       2、海拔高度:≤2km;
       3、环境温度:-10℃~50℃;
       4、相对湿度:≤90%;
       5、大气压力:80~1l0kPa;
       6、周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

技术参数
       工作电源:三相四线380V,50Hz,两路输入互为备用,两路电源可自动、手动投入,用切换开关选择使用;

额定输出:

       1、交流部分:
         1)额定输出电压:380V/220V 50Hz 三相四线,三路输出;100V/58V 50Hz三相四线,三路输出;
         2)三相输入平衡时,输出不平衡度<1%;
         3)三次谐波分量<3%;
         4)交流变压器容量15KVA,在小时负载率为50%状态下间断工作,
         5)最大输出电流为3×22A;
         6)屏面设6个单相插座,1个三相插座。

       2、直流部分:
         1)直流电压0~250V连续可调,三路输出;
         2)纹波系数K<l.5%;
         3)整流变压器容量5KVA,在小时负载率为50%状态下间断工作,最大输出直4)流电流20A。

       3、选配:
       直流输出采用高频开关电源模块,其纹波系数不大于5%。整流模块容量:5kVA,连续工作制,最大输出电流为:20A。

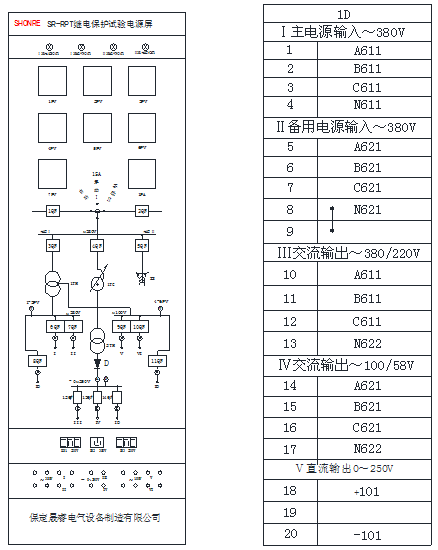

平面模拟图及端子定义


订货须知
       1、屏体颜色:__________(国标);
       2、直流输出方式: □高频模块H   □调压器输出
       3、设备的具体型号:__________。
