SR-TCD高压带电显示装置

SR-TCD高压带电显示装置

       SR-TCD系列高压带电显示装置,适用于额定电压6~35KV,频率为50Hz的户内高压电气设备中,反映高压回路的带电状况。该装置可与各类开关上的电磁锁配套使用实行强制闭锁,防止误入带电间隔,提高配套产品的防误性能。

型号说明

技术指标
       1、环境温度:-25℃~55℃;
       2 、相对湿度:日平均<95%RH,月平均<90%RH;
       3、系统额定电压:6kV,10kV,35kV;
       4 、LED灯启辉电压:额定相电压×(0.15~0.65);
       5 、闭锁启控电压:额定相电压×0.65;
       6 、高压带电传感器:工频耐受电压:32kV,42kV,100kV;
       7 、雷电冲击耐受电压(峰值):60kV,75kV,185kV;
       8、 最高工作电压:6.9kV,11.5kV,40.5kV。

主要功能

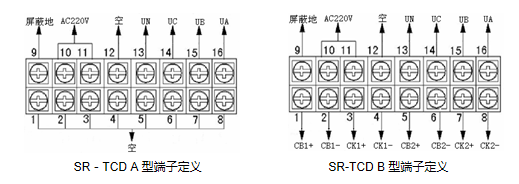

       SR-TCD系列高压带电显示装置由高压带电传感器和高压带电显示器两部分组成,经用户外加导线连接为一体。SR-TCD系列高压带电显示器分为A提示型(不带闭锁功能)和B强制型(带闭锁功能)两种。
       提示型高压带电显示器,可显示带电相状态,当被测一次线路电压在额定相电压的(0.15~0.65)时,开始分别指示高压带电相别。强制型高压带电显示器,不但具有提示型功能,还有强制闭锁功能,从而提高了配套产品的防止误操性能。
       强制型高压带电显示器,不但具有提示型功能,还有强制闭锁功能,从而提高了配套产品的防止误操作性能。工作状态见下表:

序号

高压端额定相电压

带电指示灯状态

闭锁指示灯

闭锁输出接点状态

1

0(三相)

闭合

2

≥0.65(任何一相)

亮(带电相)

断开

传感器规格

订货须知
       1、产品型号。
       2、产品类型:
       □带电显示;  □传感器;
       □A 提示性;   □B 强制性;
       全工况 __ 额定电压 __ 高度尺寸__
       3、订货数量__________。
