SR-IMC智能型电动机控制器

概述
SR-IMC智能电动机控制器低压电机保护装置是全新一代微机保护装置。具备保护装置测量分析、保护运行、LCD显示、监视运算、报警控制、通讯等功能综合一体化。具有先进的现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。由微处理器来执行电机的保护与控制功能,并支持馈线保护完成对电机操作次数的统计、自诊断与上位机的通讯等。

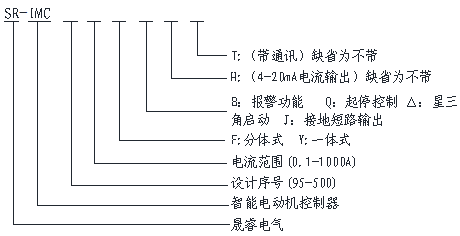

型号说明

电流规格

产品型号 规格(A) 备注
SR-IMC200-06FBHT 0.1-6 一次线直接穿过保护装置电流互感器
SR-IMC200-10FBHT 1-10
SR-IMC200-20FBHT 2-20
SR-IMC200-50FBHT 5-50
SR-IMC200-100FBHT 10-100
SR-IMC200-150FBHT 15-150
SR-IMC200-200/5FBHT 20-200 另配200/5CT
SR-IMC200-300/5FBHT 60-300 另配300/5CT
SR-IMC200-400/5FBHT 80-400 另配400/5CT
SR-IMC200-500/5FBHT 100-500 另配500/5CT
SR-IMC200-600/5FBHT 120-600 另配600/5CT
SR-IMC200-800/5FBHT 160-800 另配800/5CT
SR-IMC200-1000/5FBHT 200-1000 另配1000/5CT

注:如上述功能项一项或多项,则该功能代号不填,当全无功能代号时为基本保护功能。
例:SR-IMC200-300/5FBHT额定电流300A配电流互感器300/5A,带4-12mA输出,带RS485通讯接口。

功能特点
1、保护功能:热过载保护、防爆电机Eexe的热过载保护、断相保护、三相不平衡保护、堵转保护、过欠压保护、电压跌落自动重起动、电机热保护(PTC)、接地故障保护、轻载保护、超时启动保护、短路保护;
2、保护装置面板直接启动、停止:直接起动、直接旁路启动、正反转一直接启动、正反转一旁路启动、星三角启动、自耦变压器降压启动、软启动控制、多方启动控制,工艺连锁控制、可编程开关量;
3、显示监测:运行状态、故障信息、三相电流、线电压、漏电电流、开关量?状态,电动机工作累计时间,故障次数等信息;
4、内部由电源模块、数据处理模块、输入/输出模块、互感器模块组成,模块化设计为产品的维护、升级提供了极大的便利;
5、启动延时功能,避开启动大电流,它和过电流动作时间分开;
6、具有DC4-20mA模拟量输出接口;
7、具有RS-485远程通讯接口;
8、具有过电流反时限延时保护功能。

技术参数
工作电压:AC220V、50Hz或AC380V、50Hz;
电流输入:0.1-1000A(范围可选);
直流输出:4-20mA(选配);
通讯接口:标准RS485(选配);
继电器输出:机械寿命105次,5A/250V AC最大开关电压值380V AC;
整机功耗:<3 mA;
三项穿孔适应回路:AC380V或AC660V。
