SR-THC智能温湿度控制器

SR-THC智能温湿度控制器

       温湿度控制器采微处理技术, 传感器技术、计算机等多种高新技术。使用进口高精度温湿度传感器, 对被测环境进行测量,高亮度LED的显示,根据运行的不同状态进行综合控制,用于温湿度监测及控制的装置。适用于端子箱、高低压开关柜、变电器、箱式变电站、断路器等设备防潮、低温、高温的在线监测和自动加热和除湿。低温自动加热和高温自动排风。

型号说明

系统主要功能及特点
       1、测量功能:温度测量其测量范围 -20℃¬ 至 +80℃, 湿度测量其测量范围 20%RH¬ 至 99%RH。温度分辨率1℃。湿度为1%RH。
       2、参数及数据显示功能:显示采用两排高亮度数码管,用户读数一目了然。上排为四位高亮度红数码管,主要用于显示温度数据及设定参数、当为显示温度数据时,后标识为“℃”下排为四位高亮度红数码管,主要用于显示湿度数据及设定参数值,当为显示湿度数据时,后标为”%RH”。
       3、加热除霜功能:加热除霜系统软件自动判断加热除霜,为有源输出。加热器可选铝合金加热器或其他类型加热器。
       4、信号指示功能:①加热指示,当系统加热时,面板加热指示灯亮; ②排风指示,当降温排风时,面板排风指示灯亮。
       5、传感器特性:采用进口高性能、抗腐蚀、高可靠性、高灵敏度的湿度传感器,温度IC传感器,范围宽,线性度好。
       6、用户可对温度,湿度任意进行上下限设置,方便不同用户和不同场合使用。
       7、 当每次设定好参数值后,参数将自动保存数据,且掉电后数据不会丢失。

主要技术指标:
       1、显示范围:
       温度:-20℃ — 80℃ 精度:± 1℃
       湿度:10 — 99%RH 精度:±2%RH
       2、整定范围:
       温度:-20℃— 80℃ 每次上调下调为1℃
       湿度:10 — 99%RH 每次上调下调为1%RH
       3、加热器启动条件:
       温度显示值 ≤ 加热启动下限 或 湿度显示值 ≥ 湿度设定值上限
       4、加热器退出条件:
       温度显示值 ≥ 加热启动上限 且 湿度显示值 ≤ 湿度设定值下限
       5、出厂设定值:
       加热启动上限 15℃、 加热启动下限 5 ℃
       过湿上限 90%RH、 过湿下限 80%RH
       6、加热排风功率输出: 220VAC 不大于 5A
       7、报警输出: 为触点输出
       8、工作电源:220VAC ± 10%
       9、电压回路功耗≤2W 和10VA
       10、气候参数:
       正常工作温度 -20℃ — 45℃
       极限工作温度 -30℃ — 75℃
       存储和运输温度 -25℃ — 75℃

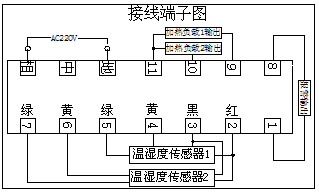

端子接线图见图1:

       说明:(地)(相)接入AC220V,(2)(3)(4)(5)接入传感器1 ,(2)(3)(6)(7)接入传感器2,(1)与(8)为报警输出(无源),(11)(10)为加热器负载2输出(有源),(11)(9 )为加热器负载1输出(有源)

安装尺寸

外形尺寸:48×96×103㎜(宽×高×深)

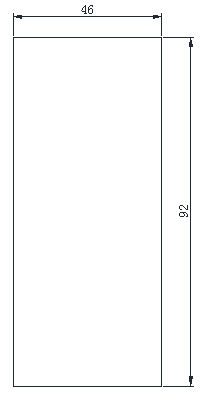

开孔尺寸:46×92㎜(宽×高)

订货须知
       1、监测路数
       温度:□1路温度  □2路温度  □3路温度
       湿度:□1路湿度  □2路湿度  □3路湿度
       2、加热板功率
       □50W  □100W  □150W  □200W  □300W
       3、加热板数量______个,风扇数量______个;
       4、装置数量_________台;
       5、用户特殊要求_________________________________________________
       _____________________________________________________________;
       6、设备具体型号:_____________________。
