SR-ZOA无间隙金属氧化锌避雷器

SR-ZOA复合外套氧化锌避雷器

       SR-ZOA复合外套无间隙氧化锌避雷器(以下简称避雷器)是用于保护相应电压等级交流电器设备免受过电压危害的一种保护电器。其特性优异,防污秽性能好、体积小、重量轻,由于外套采用硅橡胶及环氧树脂等有机材料,可防止象瓷套避雷器那样的恶性爆炸事故发生。

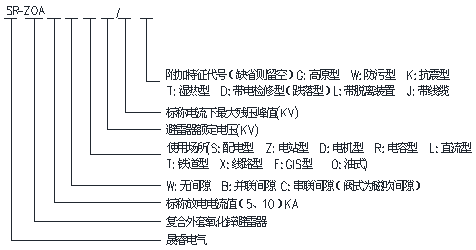

型号说明

       例:SR-ZOA5WS-17/50表示配电型复合外套无间隙氧化锌避雷器,其额定电压为17KV,标称放电电流下残压为50 KV。

使用环境
       a、海拔高度不超过2000m;
       b、环境温度不低于-40℃,不高于+40℃;
       c、额定频率50-60Hz;
       d、最大风速不超过35m/s;
       e、可适用于GB5582-85《高压电力设备外绝缘污秽等级》中所规定的级及以下污秽地区。

技术标准
       主要技术标准符合[IEC]国际电工组织要求和GB11032-2000《交流无间隙金属氧化物避雷器》技术标准,并符合JB/T8952-1999《35KV及以下交流系统用有机复合外套无间隙金属氧化物避雷器》要求,主要技术参数见下表:

避雷器主要电气特性表

产品型号

系统
标称
电压
KV
(有效值)

避雷器
额定
电压
KV
(有效值)

避雷器
持续运
行电压
KV
(有效值)

直流
参考
电压
U1mA
不小于

75%
U1mA
下的泄
漏电流
A
不大于

标称放
电电流
下残压
KV
峰值
不大于

方波
通流
容量
A
不小于

安装
方式

用途

SR-ZOA5WS-
12.7/50

10

12.7

6.7

25.0

50

50.0

100

直立式

用于
配电
架空
线开
关柜
等保护

SR-ZOA5WS-
17/50

10

17

13.6

25.0

50

50.0

100

直立式

SR-ZOA5WS-
10/30

6

10

8.0

15.0

50

30.0

100

直立式

SR-ZOA5WZ-
17/45

10

17

13.6

24.0

50

45.0

200

直立式

SR-ZOA5WR-
16.5/45

10

16.5

13.6

24.0

50

45.0­

400

直立式

补偿
电容器

SR-ZOA5W-
16.5/45

10

16.5

13.6

24.0

50

45.0

200

直立式

配电

SR-ZOA5WT-
42/120

27.5

42

34.0

65.0

50

120.0

400

直立式

电气化
铁道

SR-ZOA5WS2-
51/134X

35

40.5

30

73.0

50

134.0

400

悬式

电站

SR-ZOA5WZ-
51/134

35

51

40.8

73.0

50

134.0

400

直立式

电站

SR-ZOA5WX-
34/124

35

34

27.2

73.0

50

124.0

400

悬挂式

线路

SR-ZOA5WR-
42/134

35

42

30

73.0

50

134.0

400

直立式

电容器

SR-ZOA5WD-
8.0/19

4

8.0

6.3

11.3

50

19.0

400

直立式

发电机

SR-ZOA5WD-
17/40

10

17

13.8

24.8

50

40.9

400

直立式

发电机

SR-ZOA2.5WD-
8.0/19

4

8.0

6.3

11.3

50

19.0

200

直立式

发电机

SR-ZOA1.5W-
72/186W

110

72

58

103

50

186

400

直立式

中性点用

SR-ZOA1.5W-
73/186W

110

73

58

103

50

186

400

直立式

中性点用

SR-ZOA10W-
204/532

220

204

159

296

50

532

600

直立式

配电



订货须知
       1、类型
       D参数:□带(弱绝缘)  □不带(普通型)
       2、系统电压:□6kV  □10kV  □35kV
       3、装置数量_________台;
       4、设备具体型号:_____________________。
