SR-ZCT系列零序电流互感器(电缆型)有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器,还有与小电流接地选线等装置、各种继电器等配 套的高灵敏度零序电流互感器,分一体式和组合式两类。采用ABS工程塑料外壳、树脂浇注而成,具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点,规格品种多,适应各种继电器、各种装置的需要,也适应电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。
型号说明
使用条件:
1、环境温度–10℃~60℃;
2、海拔高度≤1000m (高原使用时特殊定货);
3、相对湿度≤90%;
4、周围介质无导电尘埃和导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
技术参数:
1、电压:0.38~66kV;
2、电网频率:50Hz;
3、同名端,一次由互感器正面“L1”侧穿入,二次为“K1”;

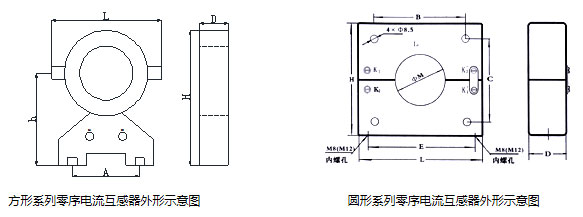

4、型号及数据,外形尺寸见图表。
SR-ZCT系列零序电流互感器(高灵敏度)参数表:
型号 |
一次零序电流(A) |
二次电流 |
二次负荷(Ω) |
建议用途 |
外形尺寸(mm) |
|||||||
孔径φM |
长L |
高H |
厚D |
地脚 |
地脚 |
B |
C |
|||||
SR-ZCT80 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线装置等 |
80 |
196 |
165 |
49 |
173 |
M8 |
145 |
124 |
SR-ZCT80A |
2-4 |
0.03-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT80B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT100 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
100 |
216 |
187 |
54 |
193 |
M8 |
158 |
138 |
SR-ZCT100A |
2-4 |
0.03-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT100B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT120SR-ZCTY120 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
120 |
236 |
205 |
59 |
213 |
M8 |
173 |
154 |
SR-ZCT120A |
2-4 |
0.03-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT120B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT140 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
140 |
300 |
268 |
81 |
270 |
M12 |
217 |
179 |
SR-ZCT140A |
2-4 |
0.03-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT140B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT160 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
160 |
300 |
268 |
81 |
270 |
M12 |
217 |
179 |
SR-ZCT160A |
2-4 |
0.02-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT160B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT180 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
180 |
300 |
268 |
81 |
270 |
M12 |
217 |
179 |
SR-ZCT180A |
2-4 |
0.02-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT180B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT200 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
200 |
386 |
344 |
82 |
355 |
M12 |
279 |
238 |
SR-ZCT200A |
2-4 |
0.03-0.06 |
10 |
DD11/0.2型继电器 |
||||||||
SR-ZCT200B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
||||||||
SR-ZCT240 |
1-40 |
0.02-1 |
2.5 |
小电流接地选线等 |
240 |
386 |
344 |
82 |
355 |
M12 |
279 |
238 |
SR-ZCT240A |
2-4 |
0.03-0.06 |
10 |
DD11/60型继电器 |
||||||||
SR-ZCT240B |
10 |
0.2 |
10 |
DL11/0.2型继电器 |
型号 |
电流比(A) |
额定二次负荷(Ω) |
准确级 |
短时热电流 |
外形尺寸(mm) |
|||||||
孔径M |
长L |
高H |
厚D |
地脚中心距E |
地脚内螺孔 |
B |
C |
|||||
SR-ZCTY80J |
50/1 |
5 |
10P5 |
5-1 |
80 |
196 |
165 |
49 |
173 |
M8 |
145 |
124 |
50/5 |
2.5 |
|||||||||||
75/1 |
5 |
|||||||||||
100/1 |
5-7.5 |
10P5 |
6.5-1 |
|||||||||
100/5 |
5 |
|||||||||||
150/1 |
5;10 |
10P5; |
10-1 |
|||||||||
150/5 |
5;10 |
|||||||||||
200/1 |
5;10 |
13-1 |
||||||||||
200/5 |
10-15 |
10P5 |
||||||||||
300/1 |
15 |
20-1 |
||||||||||
300/5 |
15-20 |
|||||||||||
600/1 |
15;30 |
10P5; |
||||||||||
600/5 |
20-30 |
10P10 |
||||||||||
SR-ZCTY100J |
50/1 |
5 |
10P5 |
5-1 |
100 |
216 |
187 |
54 |
193 |
M8 |
158 |
138 |
50/5 |
2.5 |
|||||||||||
75/1 |
5 |
5-1 |
||||||||||
75/5 |
5 |
|||||||||||
100/1 |
5-7.5 |
6.5-1 |
||||||||||
100/5 |
5 |
|||||||||||
150/1 |
5;10 |
10P5; |
10-1 |
|||||||||
150/5 |
5;10 |
|||||||||||
200/1 |
5;10 |
13-1 |
||||||||||
200/5 |
10-15 |
10P5 |
||||||||||
300/1 |
15 |
20-1 |
||||||||||
300/5 |
15-20 |
|||||||||||
600/1 |
15;30 |
10P5; |
||||||||||
600/5 |
20-30 |
10P10 |
SR-ZCTxxY系列圆形零序电流互感器主要技术数据:
型号 |
额定电流比(A) |
二次负荷(Ω) |
准确级 |
Φ |
L |
H |
D |
A |
h |
地脚内螺孔 |
SR-ZCT60Y |
50/1,100/1,75/1 |
1~3 |
5 |
60 |
160 |
145 |
57 |
90 |
80 |
M10 |
SR-ZCT80Y |
50/1,100/1,75/1 |
1~3 |
5 |
80 |
175 |
163 |
57 |
105 |
95 |
M10 |
SR-ZCT100Y |
50/1,100/1,75/1 |
1~3 |
5 |
100 |
205 |
198 |
56.5 |
125 |
115 |
M10 |
SR-ZCT120Y |
50/1,100/1,75/1 |
1~3 |
5 |
120 |
220 |
208 |
56 |
140 |
118 |
M10 |
SR-ZCT160Y |
50/1,100/1,75/1 |
1~3 |
5 |
160 |
308 |
300 |
82 |
220 |
165 |
M12 |
SR-ZCT180Y |
50/1,100/1,75/1 |
1~3 |
5 |
180 |
308 |
300 |
82 |
220 |
165 |
M12 |
SR-ZCT200Y |
50/1,100/1,75/1 |
1~3 |
5 |
200 |
308 |
300 |
82 |
220 |
165 |
M12 |
SR-ZCT系列零序电流互感器选型参考:
电缆截面(mm2) |
3×50及以下 |
3×70 |
3×120 |
3×240 |
3×(3×185) |
3×(3×240) |
3×(3×185) |
3×(3×240) |
内孔直径(mm) |
Φ80 |
Φ100 |
Φ120 |
Φ140 |
Φ160 |
Φ180 |
Φ200 |
Φ240 |
订货须知:
1.结构
□组合式 □一体式(Y)
2.内孔直径(mm)
□Φ80 □Φ100 □Φ120 □Φ140
□Φ160 □Φ180 □Φ200 □Φ240
3.类别
□圆形(Y) □高精度(J)
□配合DD11/60型继电器(A) □配合DD11/0.2型继电器(B)
4.精度
电流比:_________;
准确级:□10P5 □其它: ;
二次负荷容量 (负载阻抗 );
5.装置数量_________台;
6.用户特殊要求_________________________________________________
_____________________________________________________________;
7.设备具体型号:_____________________。
