SR-CG600系列箱变智能监控装置

SR-CG600系列箱变智能监控装置

       SR-CG600系列箱变智能监控装置具备光伏箱变低压侧的模拟量采集、非电量保护、远方控制和通讯功能,同时此装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信,实现光伏系统所属智能设备通讯信息的集中和传输,并通过自愈式环形光纤以太网接入升压站综自系统,进而实现光伏电站的远程管理和自动化监控,满足光伏电站全面智能化、“无人值班,少人值守”的运行管理方式。

1.2 SR-CG600系列装置选型说明

       箱变智能监控装置根据容量配置、通讯方式可灵活组态,具体型号描述如下:

装置型号

容量配置

应用场合

备注

SR-CG600F

1)交流量采集:2段电压(3路/段)、2回电流(3路/回)、1路零序电流;

2)开关量:24路开入,8路继电器出口;

3)直流输入:2路热电阻,2路4-20mA;

4)电气量保护:三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等;

5)非电量保护:8路独立(跳闸、告警可选),重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等;

6)通讯功能:2路RS485口,2路光纤以太网光口,传输距离不低于50公里,可组成自愈式光纤环网,支持IEC60870-5-104协议;

7)SOE事件记录:记录最近32条SOE事件,掉电不丢失;

8)动作事件记录:记录最近32条动作事件,掉电不丢失(含操作事件)。

应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制

风电专用

SR-CG600G-I

1)模拟量采集:2段电压(3路/段)、2回电流(3路/回);(可扩展为12路电压12路电流);

2)开入量:24路开入(可扩展48路),包括4路跳闸出口,4路告警出口(可扩展6路继电器出口和6告警出口);

3)开出量:11路开出,包括6路跳闸,3路合闸,1路告警,1路故障;

4)直流输入:2路热电阻Pt100(可扩展为4路),2路4-20mA(可扩展为4路);

5)微机保护:复合电压闭锁三段式过流保护、零序电流保护、负序电流保护、过电压保护、低电压保护、CT断线、PT断线、单相接地等

6)非电量保护:4路跳闸如重瓦斯跳闸、超高温跳闸等,4路告警如轻瓦斯告警、高温告警、油位低告警、压力异常告警等;(可扩展为8路)

7)通讯功能:2路RS485口,1路以太网口,支持IEC60870-5-103/104协议;

8)SOE事件记录:记录最近32条SOE事件,掉电不丢失;

9)动作事件记录:记录最近32条动作事件,掉电不丢失(含操作事件)。

应用于光伏电站控制分裂变低压侧双侧电流电压采集及开关的控制、保护

光伏普通型

SR-CG600G-II

1)模拟量采集:2段电压(3路/段)、2回电流(3路/回);(可扩展为12路电压12路电流);

2)开入量:24路开入(可扩展为48路),包括4路跳闸出口,4路告警出口(可扩展6路继电器出口和6告警出口);

3)开出量:11路开出,包括6路跳闸,3路合闸,1路告警,1路故障;

4)直流输入:2路热电阻Pt100(可扩展为4路),2路4-20mA(可扩展为4路);

5)微机保护:复合电压闭锁三段式过流保护、零序电流保护、负序电流保护、过电压保护、低电压保护、CT断线、PT断线、单相接地等

6)非电量保护:4路跳闸如重瓦斯跳闸、超高温跳闸等,4路告警如轻瓦斯告警、高温告警、油位低告警、压力异常告警等;(可扩展为8路);

7)通讯功能:8路RS485口,2路光纤以太网光口,传输距离不低于50公里,可组成自愈式光纤环网,支持IEC60870-5-103/104协议;

8)通信管理:8路RS485主站接口,2路以太网口,1路无线WIFI,可接入汇流箱、逆变器、视频等其他智能设备,完成规约转换;

9)SOE事件记录:记录最近32条SOE事件,掉电不丢失;

10)动作事件记录:记录最近32条动作事件,掉电不丢失(含操作事件)。

应用于光伏电站控制分裂变低压侧双侧电流电压采集及开关的控制、保护,实现发电单元箱变信息、逆变器汇流箱信息的采集





光伏三合一产品;融合了通信管理机、光纤交换机、测控保护等功能;

SR-CG600G-III

1)模拟量采集:2段电压(3路/段)、2回电流(3路/回);(可扩展为12路电压12路电流);

2)开入量:24路开入(可扩展为48路),包括4路跳闸出口,4路告警出口(可扩展6路继电器出口和6告警出口);

3)开出量:11路开出,包括6路跳闸,3路合闸,1路告警,1路故障;

4)直流输入:2路热电阻Pt100(可扩展为4路),2路4-20mA(可扩展为4路);

5)微机保护:复合电压闭锁三段式过流保护、零序电流保护、负序电流保护、过电压保护、低电压保护、CT断线、PT断线、单相接地等;

6)非电量保护:4路跳闸如重瓦斯跳闸、超高温跳闸等,4路告警如轻瓦斯告警、高温告警、油位低告警、压力异常告警等;(可扩展为8路);

7)通讯功能:8路RS485口,2路光纤以太网光口,传输距离不低于50公里,可组成自愈式光纤环网,支持IEC60870-5-103/104协议;

8)通信管理:8路RS485主站接口,2路以太网口,1路无线WIFI,1路无线ZIGBEE(无线测温),可接入汇流箱、逆变器、视频等其他智能设备,完成规约转换;

9)无线测温: 1路无线ZIGBEE,可实时监测电缆、刀闸等一次电气设备的运行温度;最高16点测温;

10)SOE事件记录:记录最近32条SOE事件,掉电不丢失;

11)动作事件记录:记录最近32条动作事件,掉电不丢失(含操作事件)。

应用于光伏电站控制分裂变低压侧双侧电流电压采集及开关的控制、保护,实现发电单元箱变信息、逆变器汇流箱信息的采集

光伏四合一产品;融合了通信管理机、光纤交换机、测控保护、高压接点无线测温功能;

1.3 SR-CG600系列装置外形及开孔图

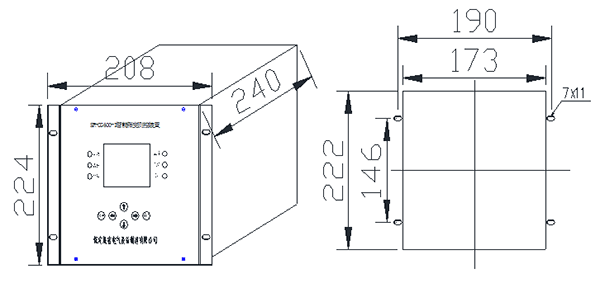

装置SR-CG600-F、SR-CG600G-I外形及开孔图

装置SR-CG600G-II、SR-CG600G-III外形及开孔图

订货须知
       1、产品型号、名称、订货数量;
       2、交流电流、电压及频率额定值;
       3、电源电压额定值;
       4、特殊的功能要求及备品备件;
       5、是否提供后台主机及软件。
