SR-CTB电流互感器过电压保护器

SR-CTB电流互感器过电压保护器

       在电力系统中,电流互感器(CT)是将大电流变成规定的小电流,广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时,二次侧处于近似短路状态,输出电压很低,但在运行中如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等),就会在二次侧产生数千伏甚至上万伏的过电压,这不仅给二次系统绝缘造成危害,还会使CT过激而烧损,甚至危及工作人员的生命安全。

       我公司生产的CTB系列电流互感器二次过电压保护器就是针对这一情况而设计,能够有效防止因CT二次过电压而引起的电力事故的发生。

特点
       1、智能处理,防止人工误操作。
       2、抗干扰能力强,不会因干扰产生误动。
       3、漏电流小(小于1毫安),不影响CT正常工作。
       4、保护动作快(小于10毫秒)。

技术性能
       1、正常漏电流IL20V:≤1mA
       2、导通电压UC:150V±10%(UC可根据用户要求)
       3、导通时间:≤10ms
       4、CT保护容量:AC 220V/5A;50A/10mS
       5、遥信继电器接点容量:AC 220V/5A
       6、复位方式:手动按压“复位”按钮;上电自动“复位”
       7、抗震性能:10~50~10Hz 2g 3min
       8、抗干扰:4.4KV/M
       9、耐压:2.5KV AC
       10、可靠安全性:符合IEC834-1要求

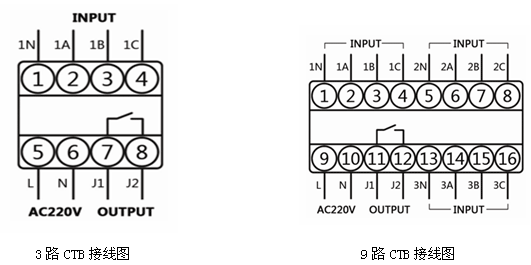

接线图

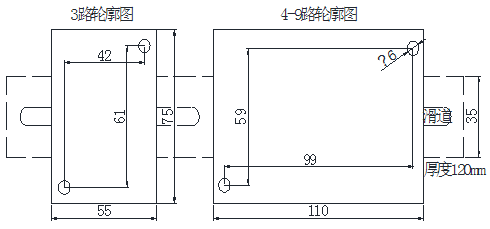

安装尺寸图

订货须知
       1、保护绕组数(3-9组):_________组;
       2、装置数量:_________台。
