| 产品型号 | 尺寸（mm） | 主要功能 | 选配功能 | 结构分类 | 安装方式 |
| SR-IMC500 |
外形：96×72×37 |
保护功能 控制功能 开关量输入 开关量输出 测量功能（三相电流、接地电流、 电流不平衡率、热容量） 设定功能 追忆功能 液晶显示 |
测量：（热电阻、三相电压、频率、 漏电流、有功功率、功率因数、电能） RS485通讯 4～20mA电流输出 |
显示模块、主机、漏电互感器 |
嵌入/导轨 |
| 应用领域 | 广泛应用于石油、化工、电力、冶金、煤炭、水泥、纺织、轻工、市政等行业电动机维护降低成本,提供生产过程控制中科学有效的保护、测控。 | ||||
| 使用条件 | 1、户内使用，并且室内通风良好； 2、海拔高度：2K工作温度：-20～70℃； 3、存储温度：-40～80℃； 4、相对湿度：5～95%RH，无凝露。 |
||||

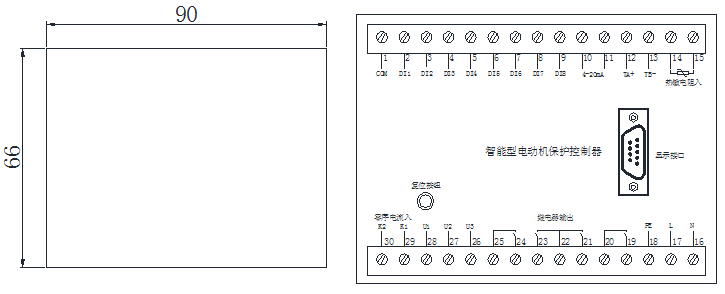

安装尺寸及接线图
面板外形尺寸：96×72×37mm（高×宽×深）
面板开孔尺寸：90×66 mm（高×宽）
面板和控制器分体安装
