铁塔作为广泛应用于电力和通信的基础设施,数目十分庞大,且仍然在保持快速增长。为保障电力系统和通信系统可靠运行,电力巡检部门和通信铁塔公司需经常安排运维人员到现场查看巡视检修,耗费了大量的人力和物力,且实时性得不到保证。
产品特点
1、具有远程监测控制功能,值班人员可从后台或手机APP、微信、短信等方式查看监测数据、接收报警信息和设置工作参数。
2、具有较强的分析处理能力,可根据沉降变化、倾角变化、方位变化、振动模式等特征来自行判断现场异常情况;
3、可选配风速、风向、应变、加速度、温度、振动传感器等多种传感器,综合感知铁塔、线路和现场环境参数;进一步提高感知能力;
4、软件具备隐患统计功能,并能以曲线或者图表形式展示以及数据导出功能;

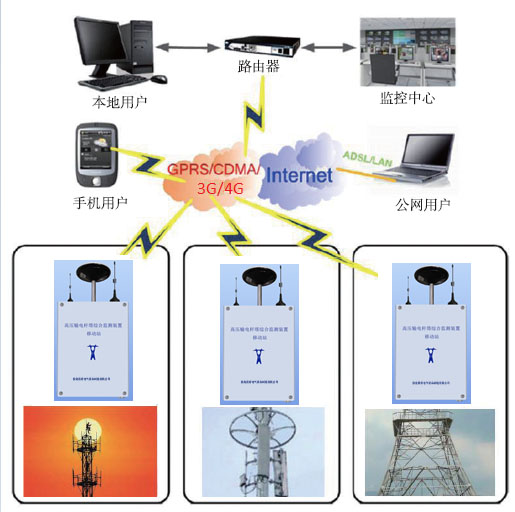

5、通信方式灵活,支持LORA/WIFI/GSM/CDMA/GPRS/3G/4G网络;
6、为工业级产品,采用防水金属外壳,适用于各种恶劣的气候环境;
7、系统采用低功耗设计;
8、配备完善的后台软件,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能,具有发展规律进行统计分析的能力;
技术参数
1、支持全系统全频点高精度定位:GPS L1, L2;BDS B1, B2;GLONASS G1, G2
2、定位精度:H: ±5mm;V: ±20mm
3、启动时间:<30S
4、通信工作频段:全网通,七频段,支持 LTE-TDD/LTE-FDD/HSPA+/TD-SCDMA/ 5、EVDO/GSM/GPRS/EDGE等频段
6、数据传输 LTE CAT4 上行最大速率:50Mbps, 下行最大速率:150Mbps
kbit/s;
7、支持TCP/IP、FTP、HTTP 协议
8、供电方式:DC12V
9、工作温度:-40 ~ +85℃
10、适用对象:电力铁塔、移动通信基站
软件组成

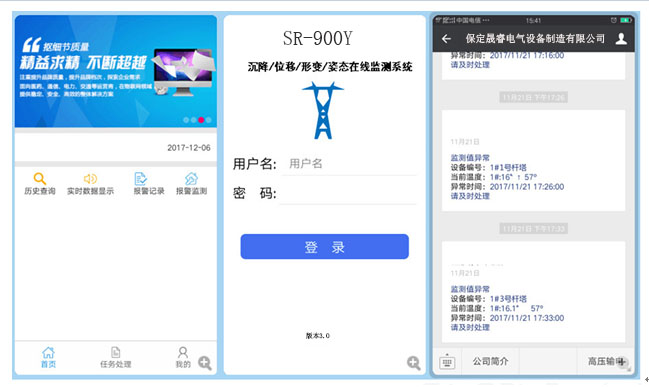

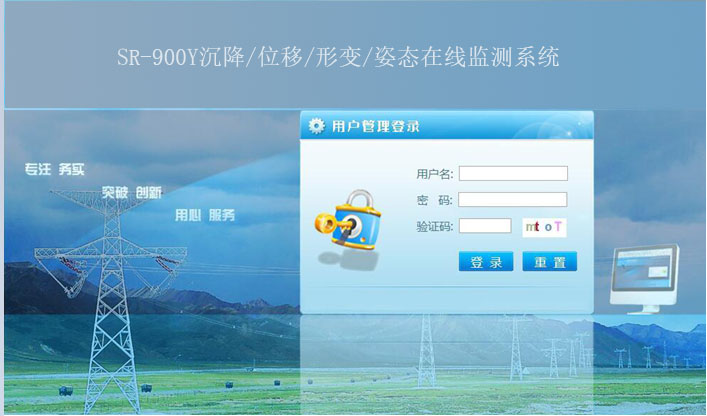

1、SR-900Y监测软件由服务器监控程序和手机APP组成,其主要功能如下
2、具有实时、定时自动接收监测装置采集的监测数据功能;
3、具有远程设置数据采集密度功能;
4、具有自动采集时间,并能向监测装置发送对时命令功能;
5、具备报警提示功能;多种报警方式,报警信息发送到相关人员手机上(多部手机);
6、报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间,同时在平面图上测点所在位置变成红色;
7、可根据其历史数据和当前数据可作出趋势图,来推断接地环流、电缆温度的发展速度与趋势,确定其变化规律;
8、各地市局的监控中心与省公司监控中心采用有线方式组网,省公司监控中心可以直接调用各地市局监控中心监测的数据,了解电缆现场情况;
