SR-XHC系列有载开关调匝式消弧线圈自动跟踪接地补偿成套装置，利用有载开关调节实现消弧线圈等值电抗的变化。消弧线圈的可调范围宽，对电网的适应能力强。使用有载开关实现0秒补偿。微机控制器采用内嵌式工控机, 自动检测、识别电网的运行状态。在电网正常运行时,实时跟踪计算电网对地电容电流及补偿电网的脱谐度;在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。

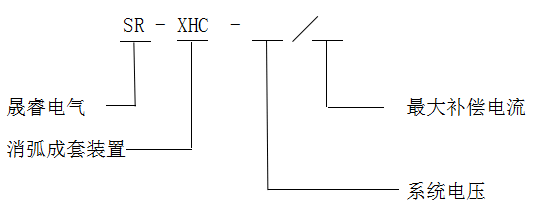

一、型号说明
三、技术特点
3.1智能化全自动功能
1、它实时自动快速地跟踪配电网运行方式的变化；
2、实时自动测量配电网的电容电流；
3、当瞬时单相接地故障发生时自动快速进行补偿使瞬时单相接地故障快速消除；
4、配上小电流接地选线装置时，若单相接地故障不是瞬时性的，可准确选出故障出线；
5、单相接地时自动打印出接地故障发生和消除的时间、故障时中性点电压、补偿电流、电容电流等信息；
6、可保存100次的接地故障信息以备查询（掉电保持）；
7、具有远传接口，可接入综合自动化系统，实现无人值班；
8、采用有载开关实现零响应速度；
9、输出的补偿电流在0-100%额定电流范围内分级变化；
10、电阻短接设置了两套独立的控制回路，一套为交流220V真空接触器控制驱动回路，一套为直流220V控制驱动回路，选一只真空接触器（额定电压≥相电压）。
11、控制器技术先进，性能优越
8.2定货须知
为了更好的为您服务，定货时请提供以下资料：
1、本系统所运行的电压等级、系统电容电流最大值或消弧线圈容量、是否需要并联运行，一次设备安装场地尺寸。
2、目前系统不对称电压。
3、接地变压器是否由用户自行置备；由厂方提供时应说明是否需要二次绕组及其容量。
4、接地变压器、消弧线圈的绝缘形式（干式或油浸式）。
5、一次设备是户内还是户外安装使用。
6、提供中心控制屏的颜色与尺寸。
7、是否选配小电流接地选线装置；需要时请提供变电站出线线路总数，尽可能提供一次接线图。
