SR-ZD2020电缆运行工况及环境状态综合监控系统，采用新的各种监测手段，可以监测电缆本体温度和电缆护层绝缘状态同时能监测隧道内的各种环境参数。
电缆运行工况及环境综合监控系统主要功能和目标：
1、建立一套完整的电缆运行状态及环境状况智能综合监控系统，实现数据集中、标准的接入和控制，打破信息孤岛。。
2、该系统可以为电缆线路的管理提供大量实时有效数据，符合建设智能电网的需求，完善电缆管理工作的信息化建设，同时提高运维人员的精益化管理水平。
3、该系统可以降低工作人员日常巡检维护成本，提高工作效率，同时加强风险预 测评估能力，可以做到防患于未然。

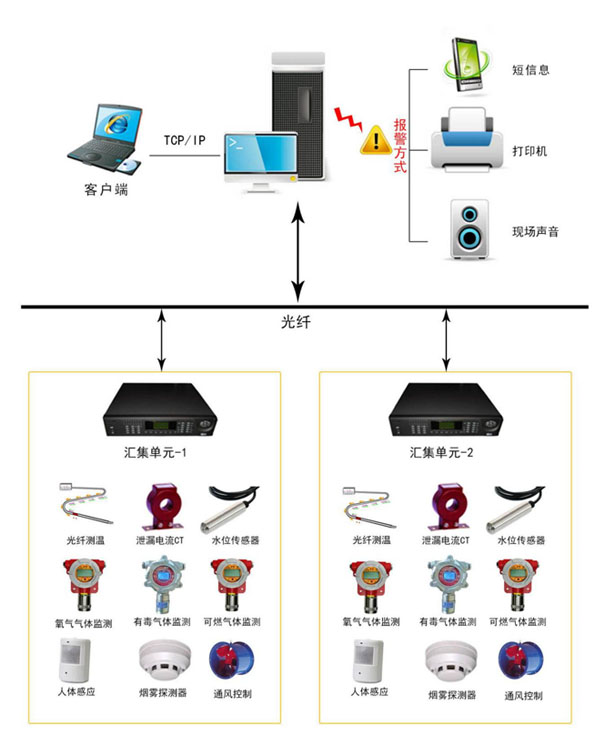

系统组成
1、 上位机监控系统软件：具有电缆运行数据采集、运行状态实时监测、故障预警与告警、数据统计分析、数据存储备份、电缆运行集中指挥、调度、集控、决策等功能。 2、 数据汇集及电源管理单元：数据汇集及电源管理单元在整个系统中起关键作用，它负责将所有模块采集的数据以各种通讯方式汇集在一起上传到系统上位机。同时负责管理各模块电源系统。
3、电缆本体表面温度监测单元：分布式光纤传感系统原理是同时利用光纤作为传感敏感元件和传输信号介质，采用先进的OTDR技术，探测出沿着光纤不同位置的温度和应变的变化，实现分布式的测量。
4、电缆金属护层接地电流监测单元：电缆金属护层接地电流监测单元通过电流互感器采集电缆金属护层接地电流数据，监测单元采用RS485把数据传至监控中心，监控系统软件对数据统计分析，当满足报警条件时，启动报警。
5、电缆隧道内水位监测单元：电缆隧道内水位监测单元主要功能是监测电缆通道内的水位是否超标，同时也可以连接排水设备，当检测到水位超标时，可以启动排水设备排水。
6、 电缆隧道内氧气含量监测单元：氧气含量监测单元主要功能是监测电缆通道内的氧气含量，防止氧气含量过低后，引发检修施工人员的缺氧事故。
7、电缆隧道内可燃气体含量监测单元：可燃气体含量监测单元主要功能是监测电缆通道内的可燃气体含量，防止可燃气体超标后，引发火灾或爆炸事故。
8、电缆隧道内有毒气体含量监测单元：有毒气体含量监测单元主要功能是监测电缆工井位置的有毒气体含量，防止当施工检修人员进入工井时，发生中毒事故。主要监测一氧化碳（CO），硫化氢（H2S），氟化氢（HF），氯化氢（HCl），氨气（NH3），氯气（CL2）等等有毒气体的含量，当有某些有毒气体超标时，系统发出报警信号，同时可以驱动排风系统通风。
9、电缆隧道内火灾监测单元：烟雾监测及防火门控制单元的主要功能就是监测电缆通道内的烟雾是否超标，当烟雾含量超标时，系统发出报警信号，同时可以驱动防火门和风扇关闭。
10、电缆隧道入口入侵监测单元：在电缆隧道的入口，通常安装入侵监测单元，当有外部人员进入隧道时，系统产生报警。
11、电缆隧道通风控制单元：电缆隧道的通风控制系统主要由一系列的风机和通风控制单元组成。在每个防火门的出入口的通风口处安装风机，通过风机控制单元控制风机的启停，来达到控制隧道内环境的功能。
